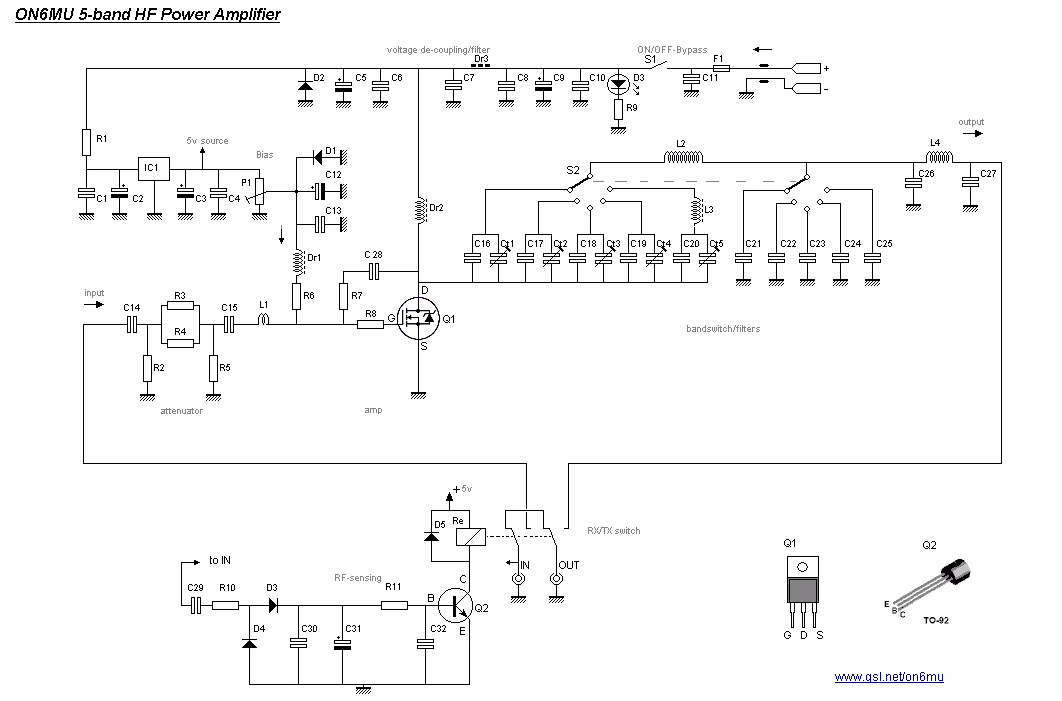

PA MOS IRF 510

C16 39 pF + Ct1 20 pF = 59 pF (17m)


L2 = 1.4uH; 22 turns close together, 1.2mm enameled wire. Inside diameter is 9.5 mm
                    22 závitov blízko pri sebe, 1,2 mm smaltovaný drôt. Vnútorný priemer je 9,5 mm


C26 220 pF + C21 100 pF (17m) = 320 pF


L4 = 410nH; 8 turns close together of 1.2 mm enameled wire. Inside diameter is 6.5mm
                     8 závitov blízko seba z 1,2 mm smaltovanej drôtu. Vnútorný priemer je 6,5 mm


C27 = 100 pF






PA MOS IRF510 50MHz

PA MOS IRF510 HF
